Valvole lucchettabili e per attuatori

Valvola a sfera a passaggio totaleF.F. per sicurezza a lucchetto - leva in acciaio.

380

Valvola a sfera a passaggio totaleF.F. per sicurezza a lucchetto – leva in acciaio.

MATERIALI E CARATTERISTICHE

CONDIZIONI DI ESERCIZIO


Valvola a sfera a passaggio totaleF.F. per sicurezza a lucchetto - leva in acciaio.

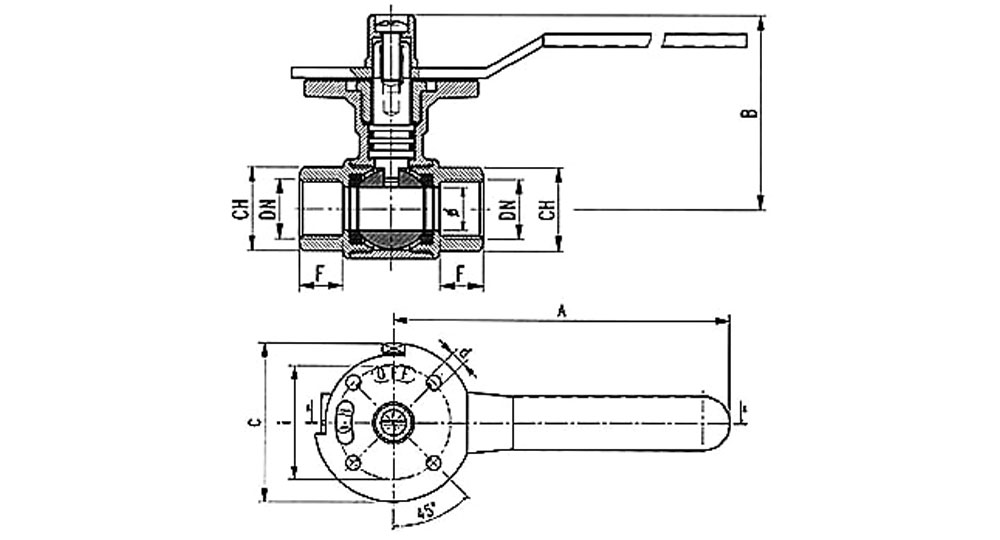

Cod. 0380/02 0380/03 0380/04 0380/05 0380/06 0380/07 0380/08 0380/09
DN e PASS. mm 1/4” (10) 3/8” (10) 1/2” (15) 3/4” (20) 1” (25) 1”1/4 (32) 1”1/2 (40) 2” (49)
A 147,5 147,5 147,5 147,5 147,5 147,5 147,5 147,5
B 67,5 67,5 67,5 71,5 75,5 79,5 91,5 97
C 70 70 70 70 70 70 70 70
F 15 15 15 17 20 22 22 26
CH 26 26 26 32 39 49 55 68
i(ISO F05) 50 50 50 50 50 50 50 50
Fori/Holes n° 4 4 4 4 4 4 4 4
L 63,5 63,5 63,5 72 86 96 107 124
