36/B-SCAR
Filtro raccoglitore di impurità F.F. in bronzo con rubinetto di scarico. Rete INOX: 280 µm
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

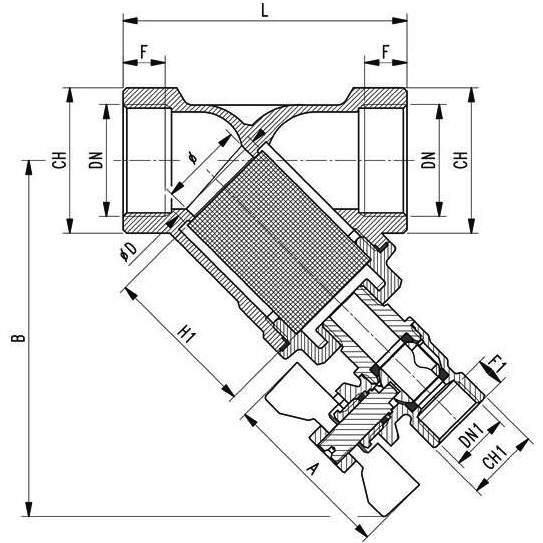

| DN e pass. mm | 1/2” (15) | 3/4” (20) | 1” (25) | 1”1/4 (32) | 1”1/2 (40) | 2” (50) |
| L | 58 | 69 | 82 | 98,5 | 108 | 131 |
| B | 89 | 96,5 | 102 | 118 | 123 | 144 |
| F | 12 | 13 | 14 | 17 | 18 | 19 |
| F1 | 8 | 8,5 | 8,5 | 8.5 | 8,5 | 8,5 |
| CH | 26 | 32 | 38 | 48 | 52 | 66 |
| CH1 | 20 | 20 | 20 | 20 | 20 | 20 |
| DN1 | 1/4” | 3/8” | 3/8” | 3/8” | 3/8” | 3/8” |
| H1 | 32 | 39 | 46 | 55 | 61 | 76 |
| Ød | 19 | 25 | 30 | 38 | 43 | 58 |
| A | 50 | 50 | 50 | 50 | 50 | 50 |
