Valvole flangiate

Giunto elastico flangiato. (giunto/F8) Giunto elastico filettato F.F. (giunto/T8)

GIUNTO/F8 GIUNTO/T8

Giunto elastico flangiato. (giunto/F8) Giunto elastico filettato F.F. (giunto/T8)

MATERIALI E CARATTERISTICHE

CONDIZIONI DI ESERCIZIO

SCHEDA TECNICA

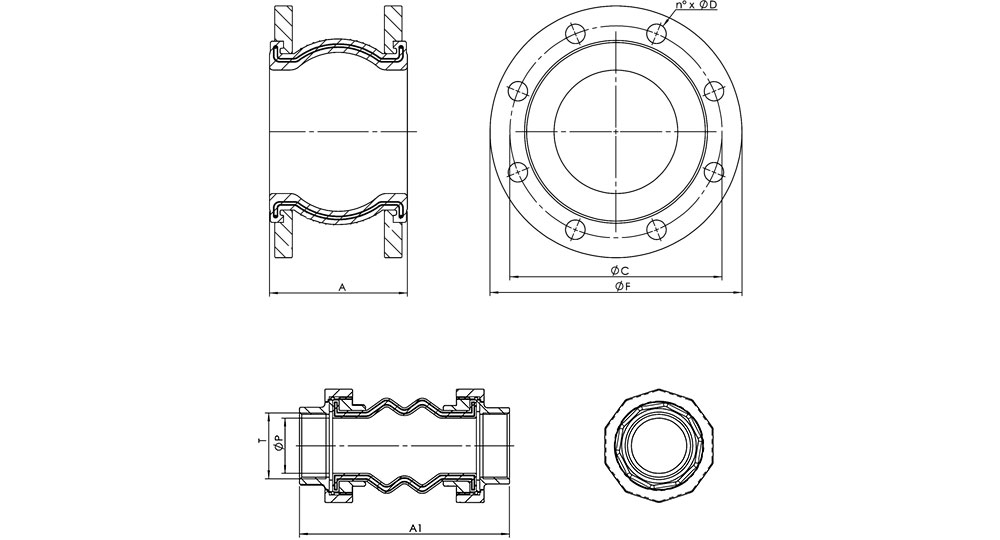

Giunto elastico flangiato. (giunto/F8) Giunto elastico filettato F.F. (giunto/T8)
Cod. F8/07 F8/08 F8/09 F8/10 F8/11 F8/13 F8/14 F8/15 F8/16 F8/17 F8/18
DN 32 40 50 65 80 100 125 150 200 250 300
A 93 93 99 108 116 129 142 156 177 206 217
F 140 150 165 185 200 220 250 285 340 395 445
C 100 110 125 145 160 180 210 240 295 355 410
n x D 4×18 4×18 4×18 4×18 8×18 8×18 8×18 8×22 12×22 12×26 12×26
Cod. T8/05 T8/06 T8/07 T8/08 T8/09 T8/10 T8/11
DN 3/4″ 1″ 1″1/4 1″1/2 2″ 2″1/2 3″
A1 165 175 186 186 200 218 260
T 3/4″ 1” 1″1/4 1″1/2 2” 2″1/2 3″
P 16 16 21 34 40 54 62

SCHEDA TECNICA
