Valvola a sfera universale a passaggio totale F.F. con cappuccio quadro presa stradale.

850/Q

Valvola a sfera universale a passaggio totale F.F. con cappuccio quadro presa stradale.

MATERIALI E CARATTERISTICHE

CONDIZIONI DI ESERCIZIO

SCHEDA TECNICA

Valvola a sfera universale a passaggio totale F.F. con cappuccio quadro presa stradale.

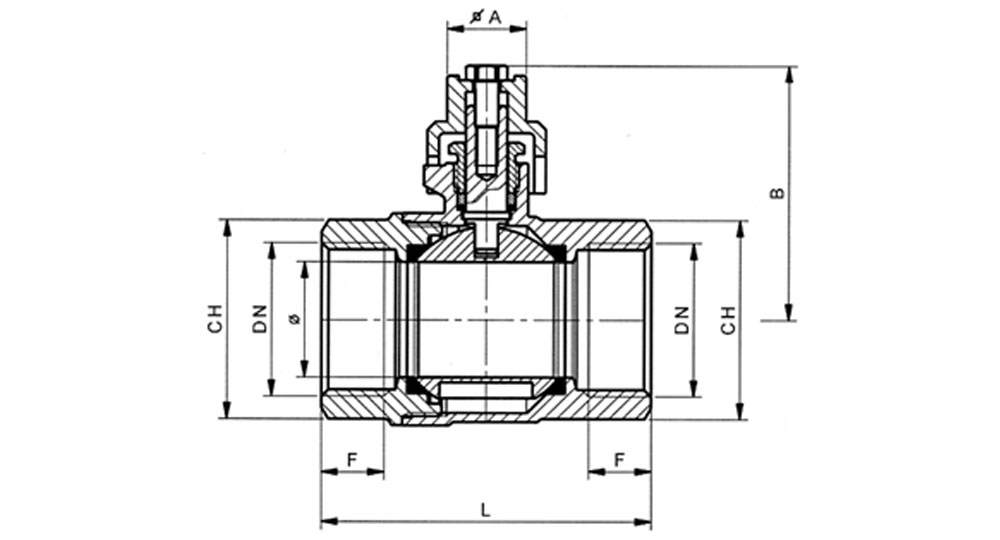

Cod. 0850/04CQ 0850/05CQ 0850/06CQ 0850/07CQ 0850/08CQ 0850/09CQ 0850/10CQ 0850/11CQ 0850/13CQ
DN e pass. mm 1/2” (15) 3/4”
(20) 850E
1” (25) 1”1/4 (32) 1”1/2 (40) 2” (50) 2”1/2 (60) 3” (74) 4” (94)
L 50,5 61 71 83,5 93 112 138 161,5 181
B 39,5 43 52 66,5 72 88 116 128,5 153
F 10,5 12 13,5 15,5 15,5 19 26 27 28
CH 25 31 38 47 54 66 85 98 123
A 16 16 16 17 17 22 26 26 36

SCHEDA TECNICA
