Valvole a sfera a 3 vie

INOX
Valvola a sfera a tre vie passaggio ridotto F.F.F. in acciaio inox AISI 316. Foratura a ”T”.

781

Valvola a sfera a tre vie passaggio ridotto F.F.F. in acciaio inox AISI 316. Foratura a ”T”.

MATERIALI E CARATTERISTICHE

CONDIZIONI DI ESERCIZIO

SCHEDA TECNICA

Valvola a sfera a tre vie passaggio ridotto F.F.F. in acciaio inox AISI 316. Foratura a ”T”.

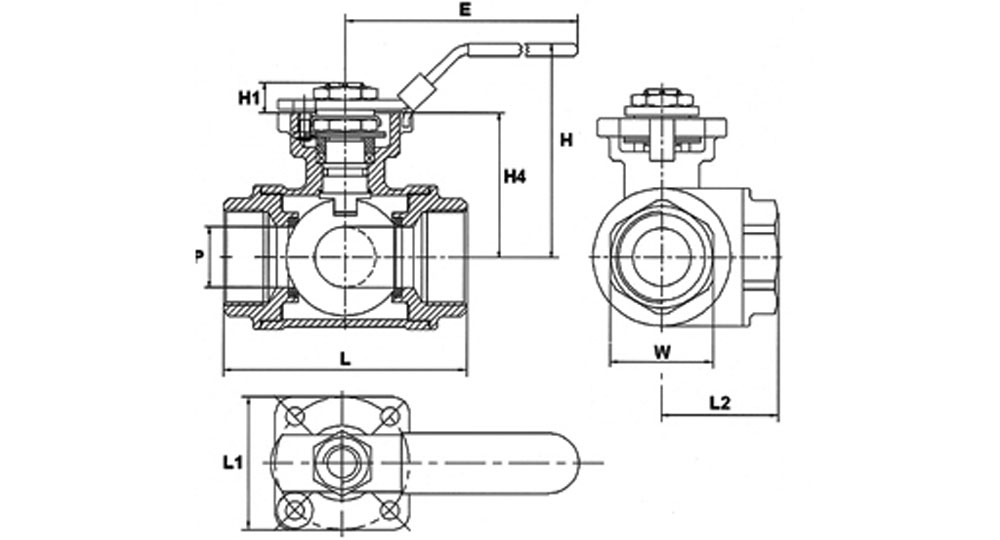

Cod. 781002 781003 781004 781005 781006 781007 781008 781009
DN e PASS. mm 1/4” (10) 3/8” (10) 1/2” (10) 3/4” (15) 1” (18) 1”1/4 (25) 1”1/2 (32) 2” (38)
L 73 73 73 84 90 124 135 152
L1 42 42 42 50 50 50 60 60
L2 36,5 36,5 36,5 42 45,3 62 67,5 76
E 120 120 120 140 150 180 200 200
H 59 59 59 63 74,5 87 108 116
H1 10 10 10 12,5 12,5 13 16 16
H4 36 36 36 42 49 55,5 70 77,5
W 25 25 25 32 38 47,5 55 67

SCHEDA TECNICA
