INOX
715
Valvola a sfera a passaggio totale F.F. in acciaio inox AISI 316 (due pezzi).

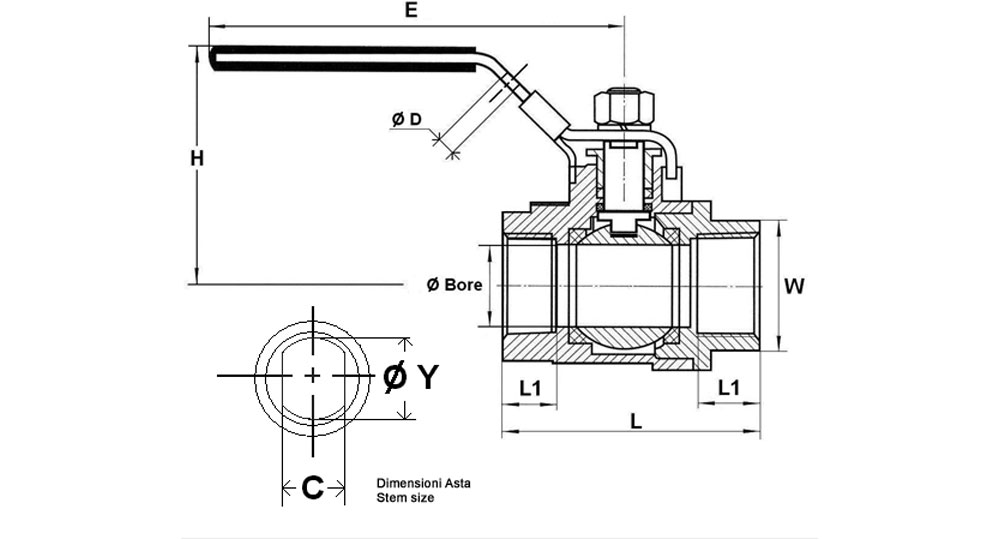

| Cod. | 715002 | 715003 | 715004 | 715005 | 715006 | 715007 | 715008 | 715009 | 715010 | 715011 |
| DN e PASS. mm | 1/4” (11,6) | 3/8” (11,6) | 1/2” (15) |
3/4” (20) |
1” (25) |
1”1/4 (32) | 1”1/2 (38) | 2” (50) |
2”1/2 (65) | 3” (80) |
| L | 46,8 | 48,5 | 58 | 65,7 | 77 | 90 | 98 | 121 | 145 | 166 |
| ø D | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 |
| E | 100 | 100 | 100 | 127 | 127 | 154 | 154 | 192 | 244 | 244 |
| H | 53 | 53 | 57 | 66 | 70 | 85 | 89 | 103 | 142 | 151 |
| L1 | 10,5 | 10,5 | 13 | 13,2 | 15,2 | 18 | 18,3 | 22,5 | 25,5 | 28,4 |
| W (ON FLAT) | 17 | 20,8 | 25,5 | 31 | 38,5 | 48 | 54 | 67 | 83,5 | 98 |
| C | 5 | 5 | 5 | 5,8 | 5,8 | 7 | 7 | 8 | 12 | 12 |
| ø Y | 8 | 8 | 8 | 9,2 | 9,2 | 11 | 11 | 12,4 | 20 | 20 |
SCHEDA TECNICA
