Valvola a sfera industriale a passaggio totale M.F. con maniglia a leva rossa. FILETTATURA EN10226

686

Valvola a sfera industriale a passaggio totale M.F. con maniglia a leva rossa. FILETTATURA EN10226

MATERIALI E CARATTERISTICHE

CONDIZIONI DI ESERCIZIO


Valvola a sfera industriale a passaggio totale M.F. con maniglia a leva rossa. FILETTATURA EN10226

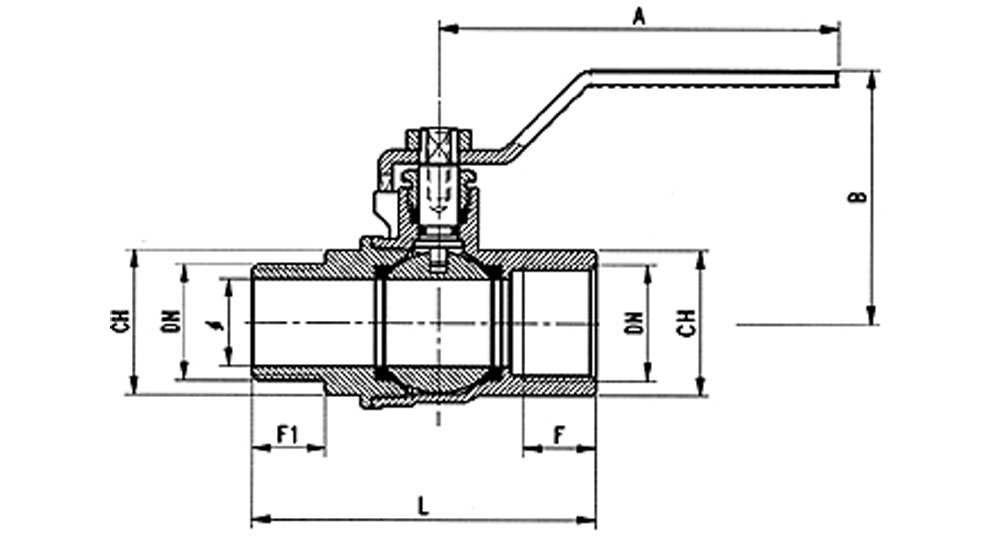

Cod. 0686/02 0686/03 0686/04 0686/05 0686/06 0686/07 0686/08 0686/09
DN e pass. mm 1/4” (10) 3/8” (10) 1/2” (15) 3/4” (20) 1” (25) 1”1/4 (32) 1”1/2 (40) 2” (49)
L 52,5 52,5 67,5 77,5 87,5 101,5 110,5 134
B 40,5 40,5 53,5 57,5 66,5 72 83,5 90
F1 11,5 11,5 15 16,5 19,5 21,5 21,5 26,5
F 10 10 15 16,3 19,1 21,4 21,4 26
CH 21 21 26 31 38 48 55 68
A 80 80 90 90 125 125 150 150
